精密裁板鋸常規尺寸及主要部件特點

可用于各種人造板如貼面刨花板、纖維板、膠合板及實木板、塑料板、鋁合金等多種材料的縱剖橫切，廣泛應用與板式家具行業以及車船制造等木材加工行業,屬于木工機械當中的通用設備,市場需求量相對巨大.

隨著人造板在板式家具制造業、建筑裝修業等行業的大量應用，傳統的通用圓鋸機無論是加工精度，還是生產效率等都已經不能滿足其加工工藝的需要。因此，各式專門用于板材開料的圓鋸機一木工裁板鋸獲得了迅速的發展。從生產率較低的手工進給或機械進給的中小型裁板鋸，到生產率和自動化程度都很高的帶有數字程序控制器或微機優化并配以自動裝卸料機構的各種大型組合縱橫鋸板系統，都在家具制造、建筑裝修、車船制造等行業得到大量應用。精密裁板鋸生要用于對膠合板、刨花板、纖維板、貼面板、層積板、細木工板、拼接實木板及塑料板等進行縱剖、橫截或成角度的鋸切加工，以獲得尺寸符合規格要求的板件，同時還可以用于各種絕緣板、薄鋁板和鋁型材的鋸割。
一、精密裁板鋸常規尺寸
精密裁板鋸常規尺寸為2.8米、3米、3.2米、3.8米（祥銳輝生產的MJ45AD高配款電動升降精密裁板鋸、MJ45A精密裁板鋸、MV8D精密裁板鋸、MJ6132D高配款裁板鋸、MJ6132TY精密裁板鋸、MJ1132TD鋸片傾斜精密裁板鋸、ST-320A 豪德裁板鋸為3.2米鋸，MJ1130出口型裁板鋸為3米鋸，詳情見裁板鋸分類。）
精密裁板鋸通常分為圓柱導軌與直線導軌
推臺一般配置歐座推臺和平座推臺兩種，根據使用情況，配置不同。

二、精密裁板鋸主機的結構：
精密裁板鋸的主機部分包括床身、 工作臺、縱剖橫截導板、主鋸、劃線鋸、傳動等部件。結構和工 作原理同普通圓鋸機大同小異，并且可以單獨作為普通圓鋸機使用
三、精密裁板鋸推臺鋸的構成：

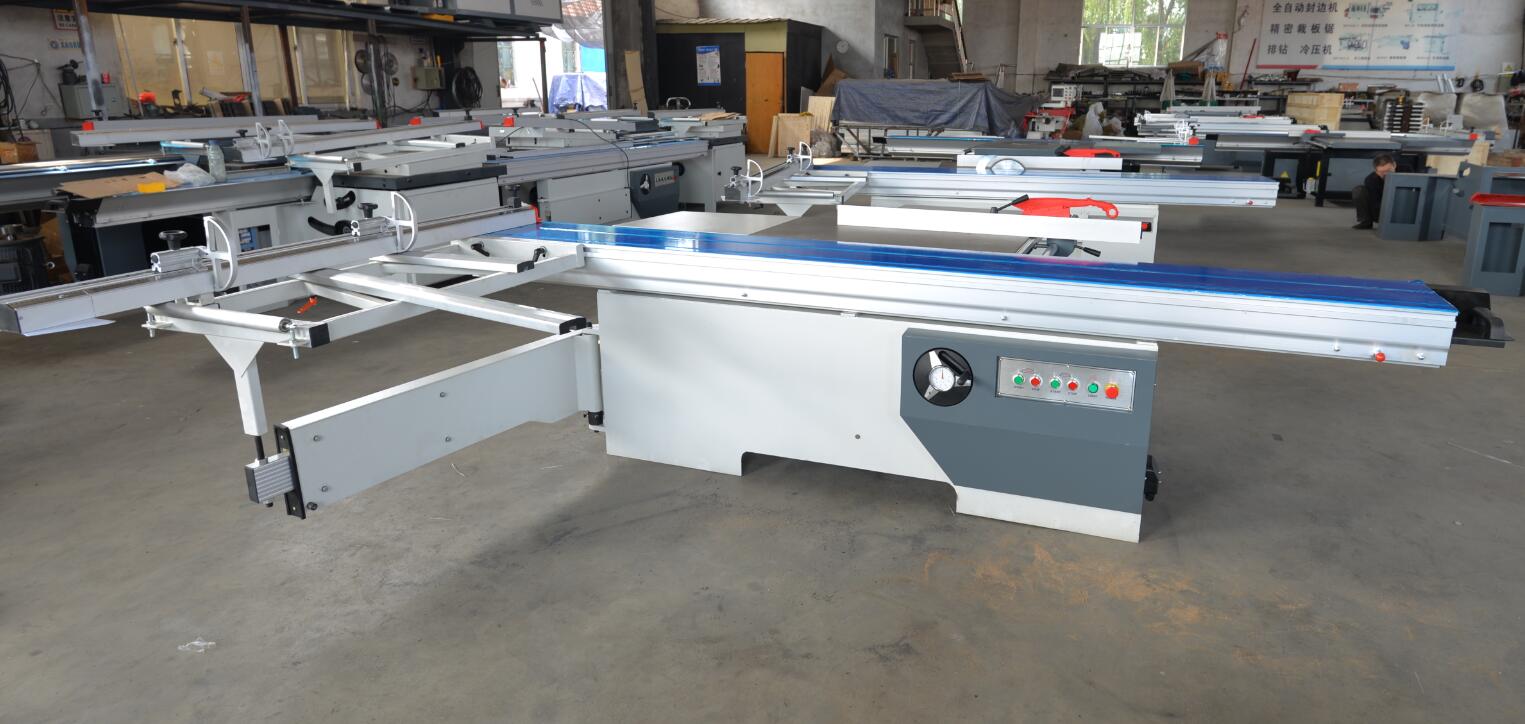

1) 機架;2) 主鋸部分;3) 槽鋸部分;4) 橫向?qū)驌醢?5) 固定工作臺;6) 滑動推臺;7) 斜鋸導板;8) 托架;9) 斜鋸角度顯示裝置;10) 側向?qū)驌醢濉?br /> 精密裁板鋸的主要結構特點是使用兩個鋸片，即主鋸片和劃線鋸片。當進行切削加工時，劃線鋸提前進行鋸切，在被加工板件的底面先鋸劃出深度為1～2mm、寬度比主鋸片厚0．1～0．2mm的溝槽，以保證主鋸片切削時鋸口邊緣不會撕裂，從而獲得良好的鋸切質量。劃線鋸片直徑較小，通常為120mm左右，由單獨的電機驅動。其鋸片轉速一般在9000r/min以上，切削速度一般為56～60m/s。要求劃線鋸片與主鋸片對齊在同一個垂直平面內。主鋸片的直徑；一般為300～400mm，由主電機通過三角帶傳動。根據主鋸片直徑和加工板件材種的不同，主鋸片可利用塔輪進行變速，塔輪變速結構簡單，屬恒功率輸出，比較符合木材加工的實際需要。主電機的功率一般為4～9kw。為使調速簡便采用特種三角帶，保證用單根皮帶就能滿足所需功率的傳遞。主鋸片的轉速一般為3000～6000r/min，主鋸片與劃線鋸片的間距一般為1OOmm左右。
精密裁板鋸的另一個主要結構特點是劃線鋸片和主鋸片 定不動，用手推動載有被加工板件的鋁型材制做的移動工作臺前后移動，實現鋸削加工。由于移動工作臺的導軌采片j特殊的結構，所以手動推動進給時輕便省力，并且加工精度很高
精密裁飯鋸的床身大多采勇厚度為5～6mm的鋼板焊接而成，穩定美觀，能夠保證其早鋸切加工種不產生傾斜和扭曲變形 固定工 作臺固定于床身的頂部，采川鑄造件，要求平整、不變形，并設有縱削導板及其調節機構 。
四、精密裁板鋸移動工作臺的結構特點：

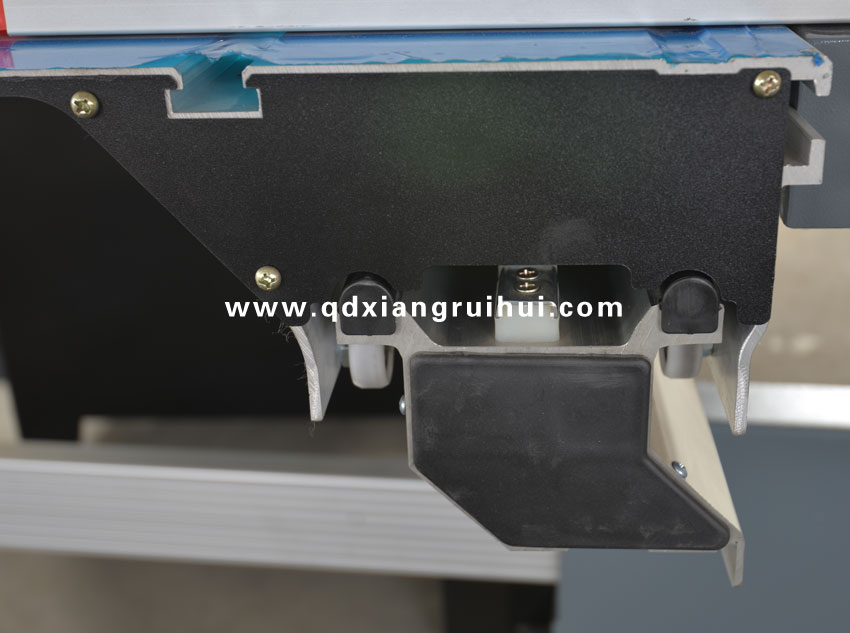

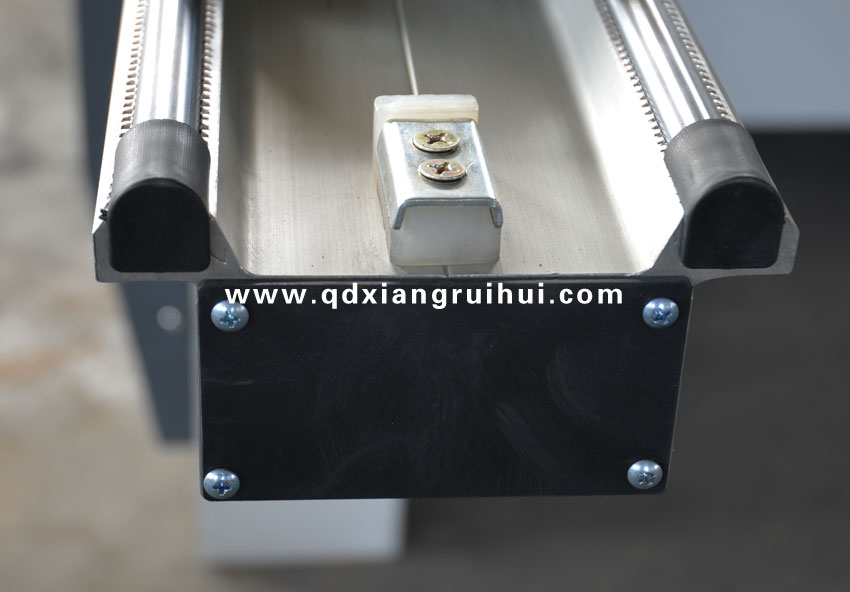

推移動工作臺部分是精密裁板鋸的關鍵部分．也是其區別于普通圓鋸機的主要部分 移動工作臺由托架、 下導軌、滾輪、推臺面等部分組成，其顯著 特點是：
(1)操作輕便省力、推動行程大、裁¨幅研大；
(2)附有穩重輕便的拖架，運行平穩；
(3)移動工作臺的設置和主鋸片可作45度的調整，擴大了鋸機的使用范圍 有的鋸機還附設有銑削裝置，可以進行寬度在30-50MM之間的溝槽和企口加工。
